Reznor luchtverwarmer UDSA V3

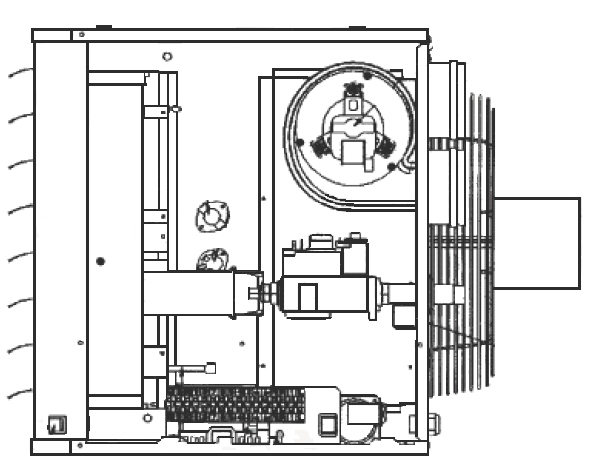

Schematische voorstelling
UDSA V3

plaats de muisaanwijzer op het onderdeel
-1- Vervangingskit ventilatorthermostaat -2- Maximaalthermostaat LC 1 (clixon 2 aansl.) -3- Veiligheidsthermostaat LC 3 (capillair vergrendeld) -4- Branderautomaat Brahma -5- Ontstekingselektrode -6- Ionisatiepen -7- Drukverschilschakelaar -8- Gasblok -9- Kit rookgasmotor -10- Drukknop signaallamp -11- Ventilatormotor
Nr.Artikelnr.OmschrijvingModel

17022270Vervangingskit ventilatorthermostaatalle

 UDSA - 2 serie vanaf 2007
17028563Ventilatorthermostaatalle
27022008Maximaalthermostaat LC 1 TOD 60T11 (clixon 2 aansl.)alle
37028378Veiligheidsthermostaat LC 3 IMIT 96°C (capillair vergrendeld)alle
47028478Branderautomaat Brahmaalle
47028508Branderautomaat BMBC (vanaf september 2008)alle
57028530Ontstekingselektrodealle
67028476Ionisatiepenalle

77028578Drukverschilschakelaar (Honeywell)alle excl. 43/73
77028580Drukverschilschakelaar (Honeywell)73
77028386Drukverschilschakelaar (Honeywell)43

87028374Gasblok SIT 830 Tandem (V1)008-030
87028376Gasblok Honeywell VR4601AB (V1)035-100

 UDSA - 2 serie vanaf 2007
87028574Gasblok Honeywell VK4105A008-030
97022262Kit rookgasmotor (motor+fan+plaat)008-020
97022264Kit rookgasmotor (motor+fan+plaat)025-030
97022266Kit rookgasmotor (motor+fan+plaat)035-100

107028356Drukknop signaallampalle

 7028446Netfilteralle

117022276Ventilatormotor PO 5151 CA2F 6814K008-011
 7022278Ventilatormotor PO 5047 DE2E 6815K015-020
 7022280Ventilatormotor PO 5153 DE3G 6816K025-030
 7022282Ventilatormotor PO 5130 DE3J 6817K035
 7022284Ventilatormotor PO 5131 DE2J 6818K oud model043
 7022286Ventilatormotor PO 5132 DE2J 6819K oud model050
 7022288Ventilatormotor F48T13A13043-055
 7022290Ventilatormotor F48T15A13 oud model064
 7022292Ventilatormotor F48T14A13064-100

 Vervangingskit oude motor situatie naar nieuwe
 7022294Vervangingskit motor plus waaier laag geluidsniveau43
 7022296Vervangingskit motor plus waaier laag geluidsniveau50
